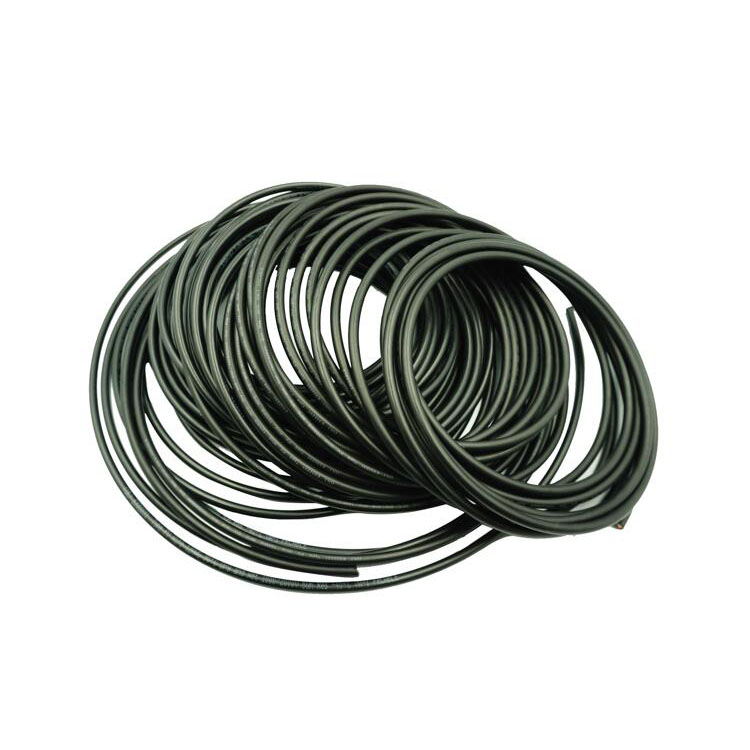

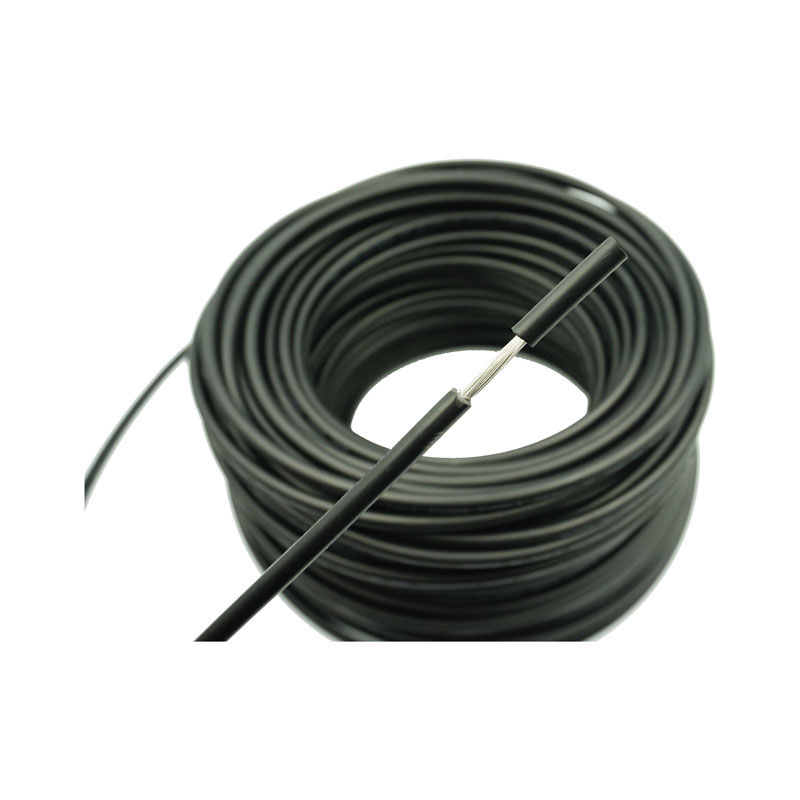

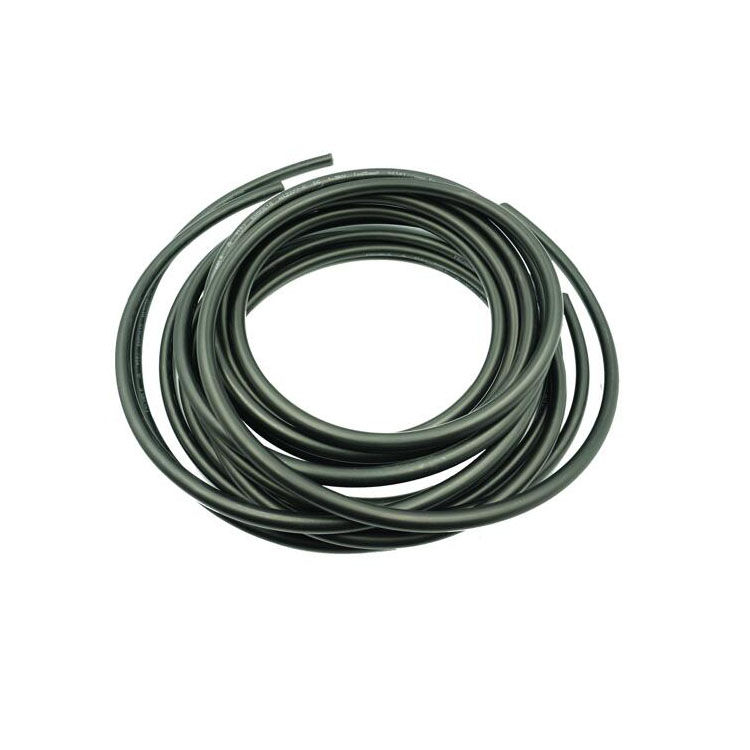

IEC 62930 Φωτοβολταϊκό καλώδιο καθαρού επικασσιτερωμένου χαλκού

Ως κατασκευαστής πηγών φωτοβολταϊκών καλωδίων, προκειμένου να διασφαλίσει την ποιότητα των προϊόντων, η SOWELLSOLAR ακολουθεί το πρότυπο συστήματος διαχείρισης ποιότητας (IEC) στην παραγωγική διαδικασία και ελέγχει αυστηρά κάθε γραμμή παραγωγής. Το IEC 62930 Pure Contined Copper PV Cable έχει υποβληθεί σε έναν αριθμό αυστηρών δοκιμών για να διασφαλιστεί ότι το προϊόν μπορεί να λειτουργήσει σωστά κάτω από διάφορες σκληρές συνθήκες. Το καθαρό επικασσιτερωμένο PV καλώδιο είναι ένα είδος καλωδίου που χρησιμοποιείται ειδικά στο σύστημα παραγωγής ηλιακής ενέργειας. Χρησιμοποιείται κυρίως για τη μετάδοση του συνεχούς ρεύματος που παράγεται από τα ηλιακά φωτοβολταϊκά πάνελ σε μετατροπείς ή άλλο εξοπλισμό για μετατροπή σε παροχή εναλλασσόμενου ρεύματος για οικιακή, βιομηχανική ή εμπορική χρήση.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το IEC 62930 Pure Contined Copper PV καλώδιο αποτελείται συνήθως από πολυκλωνικό χάλκινο καλώδιο, Διαφορετικό μοντέλο είναι διαφορετική διατομή αγωγού. Ο αριθμός σχεδίασης κλώνων 56 και 84 είναι κοινό μοντέλο, ανατρέξτε στα 4mm² και 6mm². Το καλώδιο μας (Pure Tinned Copper PV Cable) έχει σχεδιαστεί και επιλεγεί ειδικά με υψηλή αντοχή στη θερμότητα, αντίσταση στις καιρικές συνθήκες και αντοχή στην υπεριώδη ακτινοβολία για να διασφαλίσει μακροχρόνια σταθερή λειτουργία σε εξωτερικούς χώρους. Τα Φ/Β καλώδια από κονσέρβες χαλκού τοποθετούνται μεταξύ ηλιακών συλλεκτών και συνδέονται με μετατροπέα. Όταν ο ήλιος λάμπει στα φωτοβολταϊκά πάνελ, παράγουν συνεχές ρεύμα, το οποίο μεταδίδεται στον μετατροπέα μέσω του φωτοβολταϊκού καλωδίου. Στη συνέχεια, ο μετατροπέας μετατρέπει το DC σε AC και το παρέχει στον εξοπλισμό ή το δίκτυο που πρέπει να χρησιμοποιηθεί. Παρέχουμε καλώδιο υψηλής ποιότητας ειδικά σχεδιασμένο και κατασκευασμένο για να συνδέει τα διάφορα εξαρτήματα ενός συστήματος παραγωγής ηλιακής ενέργειας και να μεταδίδει ισχύ DC/AC.

EN50618 Τρέχουσα ικανότητα μεταφοράς καλωδίων που καθορίζεται στο πρότυπο

Πίνακας A.2 — Συνιστώμενη χρήση καλωδίων για φωτοβολταϊκά συστήματα

1	2	3
Κατασκευή	Συνιστώμενη χρήση	Σχόλια
Καλώδια για Φ/Β συστήματα H1Z2Z2-K	Προορίζεται για χρήση σε φωτοβολταϊκές εγκαταστάσεις π.χ. λογ. στο HD 60364-7-712. Προορίζονται για μόνιμη χρήση σε εξωτερικούς και εσωτερικούς χώρους, για ελεύθερη μετακίνηση, ελεύθερη ανάρτηση και σταθερή εγκατάσταση. Τοποθέτηση επίσης σε αγωγούς και κορμούς πάνω, μέσα ή κάτω από σοβά καθώς και σε συσκευές. Κατάλληλο για εφαρμογή σε/στο εξοπλισμό με προστατευτική μόνωση (κατηγορία προστασίας II) Είναι εγγενώς ανθεκτικά σε βραχυκύκλωμα και σφάλματα γείωσης. στο HD 60364-5-52.	Για τις συνιστώμενες ακτίνες κάμψης βλέπε EN 50565-1:2014, Πίνακας 3 Μέγιστη. θερμοκρασία αποθήκευσης: + 40 ℃ Ελάχ. θερμοκρασία εγκατάστασης και χειρισμού: - 25 ℃

Πίνακας A.3 — Χωρητικότητα ρεύματος φωτοβολταϊκών καλωδίων

Ονομαστική επιφάνεια διατομής mm²	Ικανότητα μεταφοράς ρεύματος σύμφωνα με τη μέθοδο εγκατάστασης
Ονομαστική επιφάνεια διατομής mm²	Μονό καλώδιο ελεύθερο στον αέρα A	Μονό καλώδιο σε επιφάνεια A	Δύο φορτωμένα καλώδια σε επαφή, σε μια επιφάνεια A
1,5	30	29	24
2,5	41	39	33
4	55	52	44
6	70	67	57
10	98	93	79
16	132	125	107
25	176	167	142
35	218	207	176
50	276	262	221
70	347	330	278
95	416	395	333
120	488	464	390
150	566	538	453
185	644	612	515
240	775	736	620
Θερμοκρασία περιβάλλοντος: 60 ℃ (βλ. Πίνακα Α.4 για άλλες θερμοκρασίες περιβάλλοντος) μέγ. θερμοκρασία αγωγού: 120 ℃.
ΣΗΜΕΙΩΣΗ Η αναμενόμενη περίοδος χρήσης στο μέγιστο. θερμοκρασία αγωγού 120 ℃ και σε μέγ. Η θερμοκρασία περιβάλλοντος των 90 ℃ περιορίζεται στις 20 000 ώρες.
